イレクターパイプを必要な長さにカットします。(切断をしてくれるホームセンターもあります。)

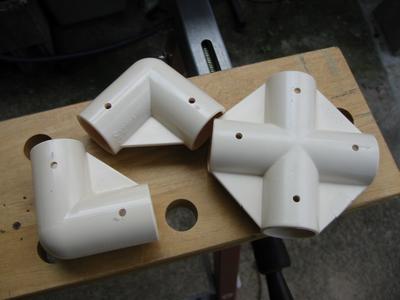

イレクターのコネクターは接着して組み立てますが、一度接着すると取り外しできなくなります。イブちゃんの体にフレームを合わせて見て、調整が必要な場合、取り外しができるように最初はビス止めで組むことにして、コネクターに穴をあけました。(最終的には強度を確保するために接着します)

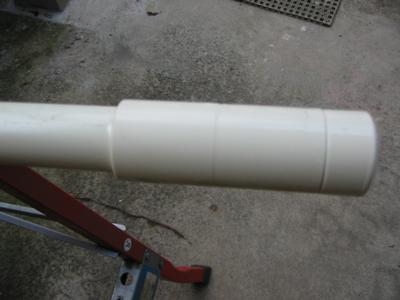

車軸のボルトを取り付ける部分は、パイプの上にストレートコネクターを接着して強度を確保しました。またパイプの先端にもキャップを接着します。

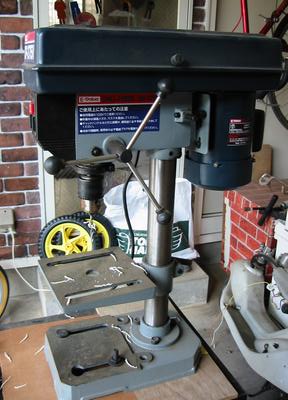

パイプやコネクターに穴を開けるために、ボール盤を使用しました。

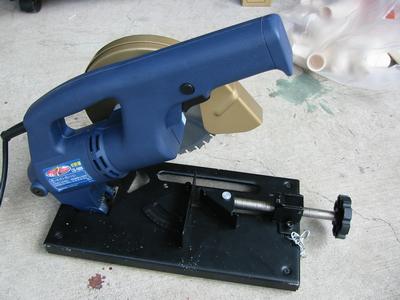

パイプやボルトのカットには、切断機を使用しました

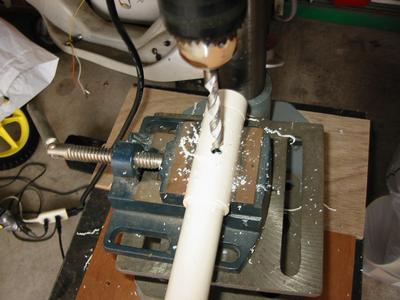

パイプに車軸を取り付けるため直径8mm穴をあけているところです。ハンドドリルだと垂直に穴をあけるのが難しいかもしれません。

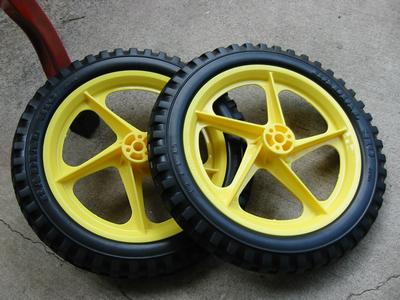

車輪はOGK製の直径30cmミニホイールを使用しました。(前にフントの車椅子やさんからご好意でいただいた物です)

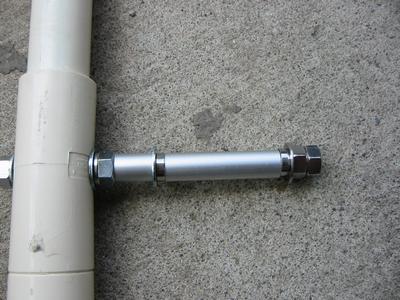

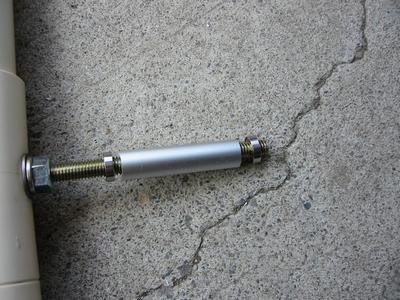

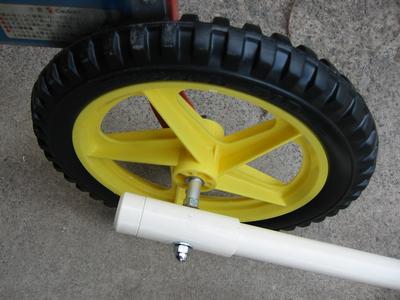

車軸は、パイプに8mmのボルトを固定し、ミニチュアベアリングとアルミパイプを被せます。(後で長さ15cmの物に変更しました)

車軸の先端はダブルナットでゆるみ止めにします。

車輪を仮止めした時の様子です。

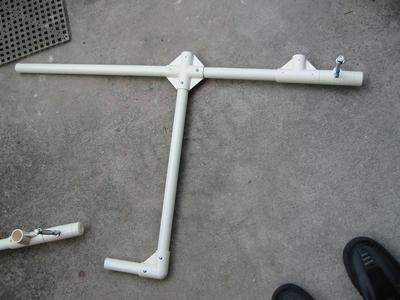

カットしたパイプをコネクターに差込み、タッピングビスで組み立てて行きます

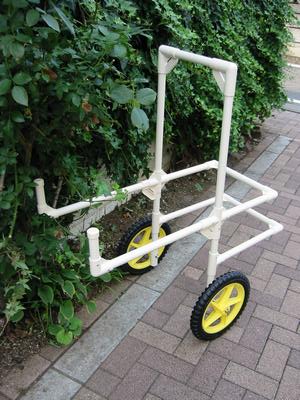

フレームを仮組みした時の写真です。後で形状を変更しましたが・・・

赤い部分は、体の保護のためのウレタンパイプです。肩にあたるアーチ部分は芯にアルミの板材が入っています。

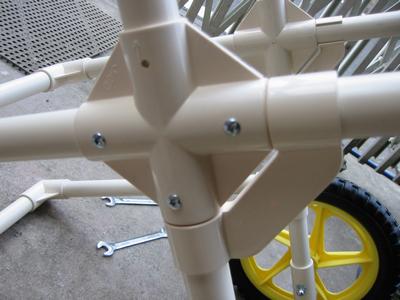

コネクターはこんな感じです。タッピングビスでパイプを止めています。(半日でここまで製作できました。)

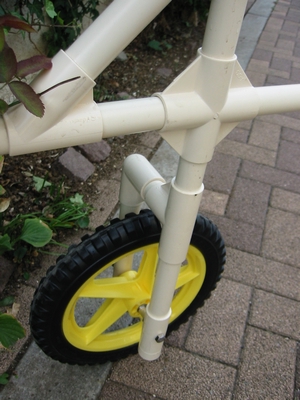

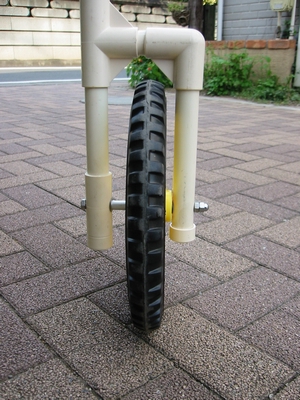

前の写真では、車輪の取付け部の強度に不安があったのでイレクターパイプで補強することにしました。

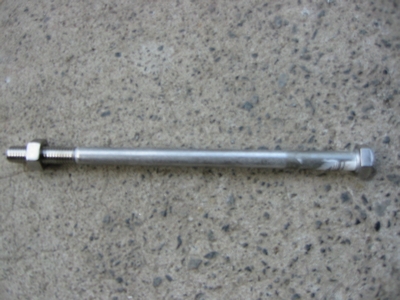

車軸も直径8mm長さ15cmのステンレスボルトに変更しました。

フレームには、斜めの補強も入れました。

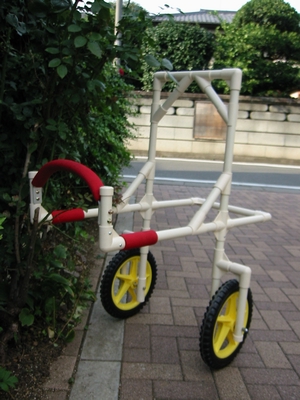

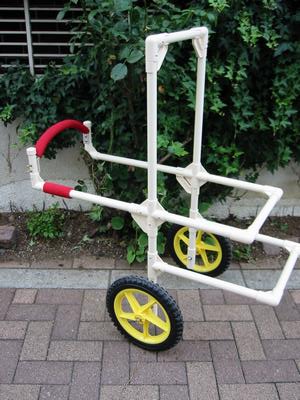

他にも斜めの補強を追加し、フレームが完成しました。

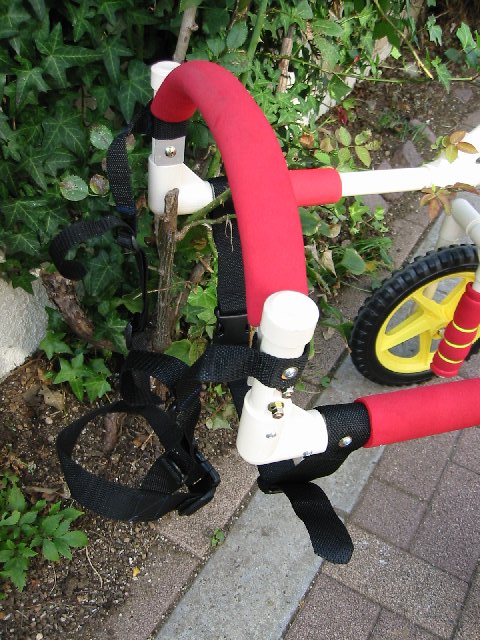

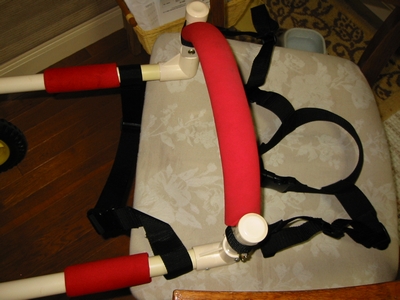

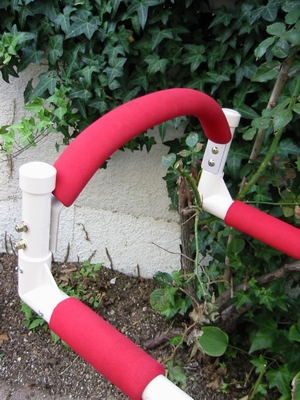

肩あての部分はこんな感じです。

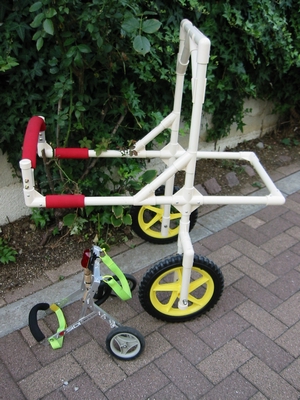

アドの車椅子と比較するとデカイのが良くわかります。

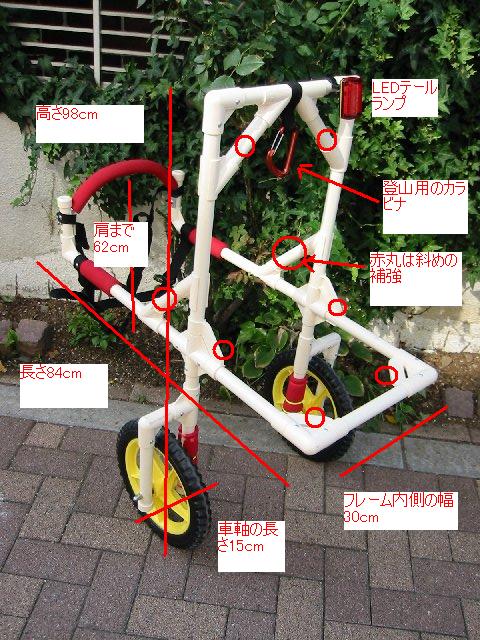

イブちゃんの車椅子のサイズです。上のサイズ+パイプの太さが全体サイズになります。

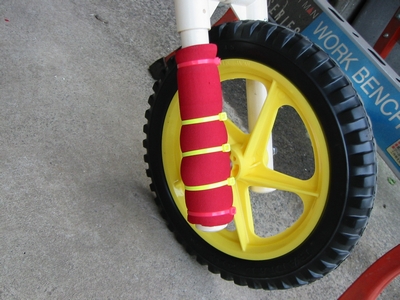

車輪の内側には、後ろ足保護のためのウレタンパイプを取り付けました

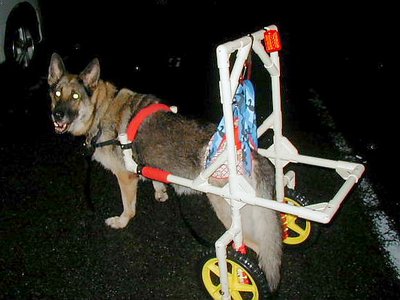

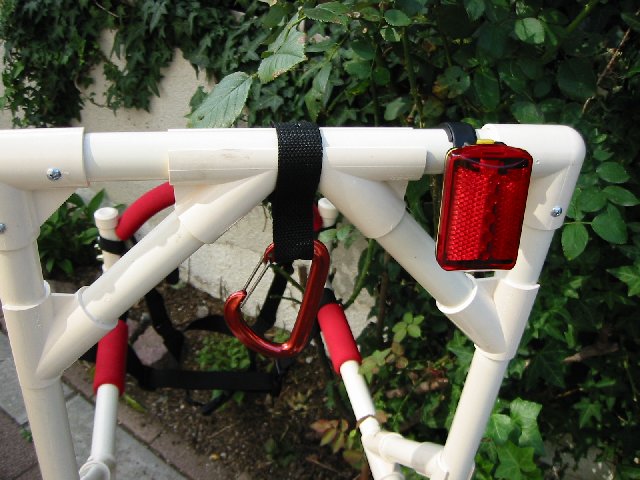

夜の散歩の安全のため、点灯・点滅切り替え式のテールランプを取付け、ハーネス吊り下げようのカラビナも取付けました。

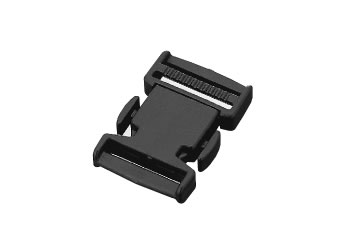

かなりデフォルメされていますが、胸ベルトと首輪ハーネスのイメージです。ワンタッチバックル→で止めます

ハーネスは38mmと25mmのナイロンベルトを使用して製作しました。

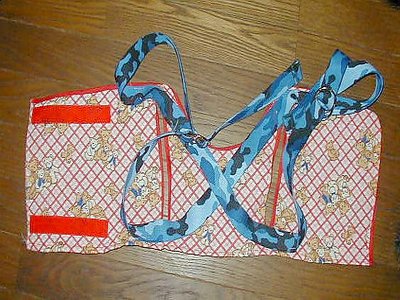

腰を吊るためのハーネスは、Kさんの手作りです。

車椅子が大きいので、一部分解して宅配で大阪に送りました。夜到着してすぐに組み立て、すぐに写真を送ってくれました。

フレームサイズは、ほぼピッタリで調整の必要はありませんでした(イブちゃんは車椅子を付けた後すぐに、嬉しそうに早足で歩いてくれたそうです)

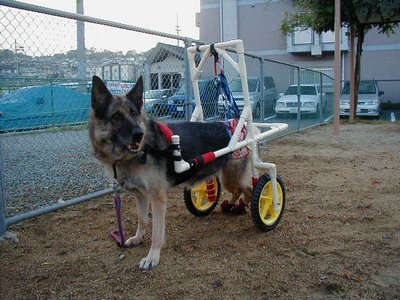

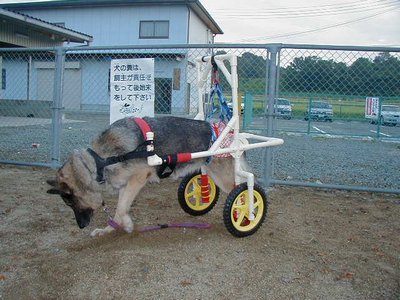

翌朝の散歩の写真です。

10歳ということですが、若く見えますね〜

リードを咥えて散歩を催促しているんですか〜?

腰の部分の吊り下げ高さは調整することができます。後ろ足保護のために靴を履かせています
